调Q激光：从Q开关原理到中美欧注册路径，一篇讲透
2026/7/15
开篇：为什么"纳秒"这两个字值几百万
先说一个反直觉的事实：调Q激光不"擦除"色素，它只负责"击碎"。真正的清除工作，由求美者自己的巨噬细胞在随后几周里完成。
理解这个两段式机制，几乎能解释临床上所有的困惑——为什么治疗必须间隔 6–8 周、为什么某些颜色怎么打都不掉、为什么效果是渐进的而不是立竿见影的。
而这一切的物理起点，是那个被反复提及却少有人讲清的词：Q 值。
一、什么是"调Q"：把能量憋住，再一次性释放
1.1 Q 值的物理含义
在激光谐振腔里，Q 值（品质因数）衡量的是腔体的储能效率：
$Q = \frac{2\pi \times \text{腔内存储能量}}{\text{每周期损耗的能量}}$
- Q 值高 → 损耗小、易起振 → 激光容易输出，但功率被摊平
- Q 值低 → 损耗大、难起振 → 上能级粒子数不断积攒，却"出不来"
1.2 调Q的精髓：一门"能量闸门"技术
调Q（Q-Switching）做的就是主动操纵这个闸门：
- 憋：先人为把腔内损耗拉高（压低 Q 值），泵浦源持续给激光工作物质"充电"，上能级粒子数越积越多——此时不出光；
- 放：在某个瞬间把损耗降到极低（拉高 Q 值），储存在工作物质里的能量在几纳秒内倾泻而出。
结果是：总能量没变，脉宽被压缩了 5–6 个数量级，峰值功率因此被抬到极端水平。
| 指标 | 自由振荡（长脉冲） | 调Q（纳秒巨脉冲） |
|---|---|---|
| 典型脉宽 | 0.1–10 ms | 5–10 ns（范围 5–100 ns） |
| 峰值功率 | kW 级 | 可达 100–200 MW 级 |
| 主要生物效应 | 光热效应 | 光机械（光声）效应 |
| 典型应用 | 脱毛、血管治疗 | 色素性病变、文身去除 |
1.3 纳秒之内发生了什么
调Q激光作用于色素颗粒时，整个过程在纳秒尺度内完成：
- 吸收——色素颗粒（黑色素、文身色料）优先吸收光子能量，温度骤升；
- 热限制——脉宽远短于靶目标的热弛豫时间（黑色素小体约 1 μs，文身色素颗粒更短，为纳秒级），热量来不及向周围真皮扩散；
- 爆发式膨胀——颗粒及其周围极薄一层组织瞬间气化，形成蒸汽气泡；
- 光声碎裂——由此产生的冲击波以机械方式把色素颗粒击碎成微小碎片；
- 免疫清除——随后数周，巨噬细胞吞噬碎片、经淋巴系统转运，部分经表皮排出。
临床终点反应：治疗即刻的霜白/灰白反应（immediate whitening）和清脆的"啪啪"声，正是光声效应的外在表现。这是判断参数是否到位的重要依据，也是注册资料中"量效关系"的临床落点。
🔑 研发视角的关键结论：调Q激光的疗效不取决于"总能量给了多少"，而取决于脉宽是否足够短、峰值功率是否足够高、波长是否被靶色基优先吸收。这也是为什么"加大能量"不能代替"缩短脉宽"——前者增加的是热损伤，后者才是选择性。
二、调Q激光的种类：三种分法，三种视角
行业里说的"调Q激光种类"，其实混着三套分类逻辑。拆开来看，才不会张冠李戴。
2.1 按 Q 开关实现方式分（技术路线）
| 类型 | 核心元件 | 开关速度 | 优点 | 局限 |
|---|---|---|---|---|
| 电光调Q | 普克尔斯盒（KD*P / LiNbO₃ / BBO 晶体） | ns 级，最快 | 开关时间短、脉冲窄、能量大、时序可控 | 需千伏级高压驱动电源，高压绝缘与电磁兼容设计难度大 |
| 声光调Q | 声光晶体（熔融石英）+ 射频驱动（数十 MHz） | 受声波渡越时间限制，约数十 ns | 稳定性好、重复频率高、寿命长 | 单脉冲峰值功率相对低，晶体成本高 |
| 被动调Q | 可饱和吸收体（Cr⁴⁺:YAG 晶体、染料片、GaAs 半导体） | 由吸收体自身恢复时间决定 | 结构简单、无需外部驱动、成本低、体积小 | 脉冲时序不可控、抖动较大、重频受限 |
| 转镜调Q | 高速旋转反射镜 | μs 级 | ——（早期方案） | 机械磨损、稳定性差，现已基本淘汰 |
皮肤科调Q设备以电光调Q和被动调Q（Cr⁴⁺:YAG）为主。前者供高端多波长平台，后者常见于紧凑型/性价比机型。
2.2 按激光工作物质与波长分（临床最常用）

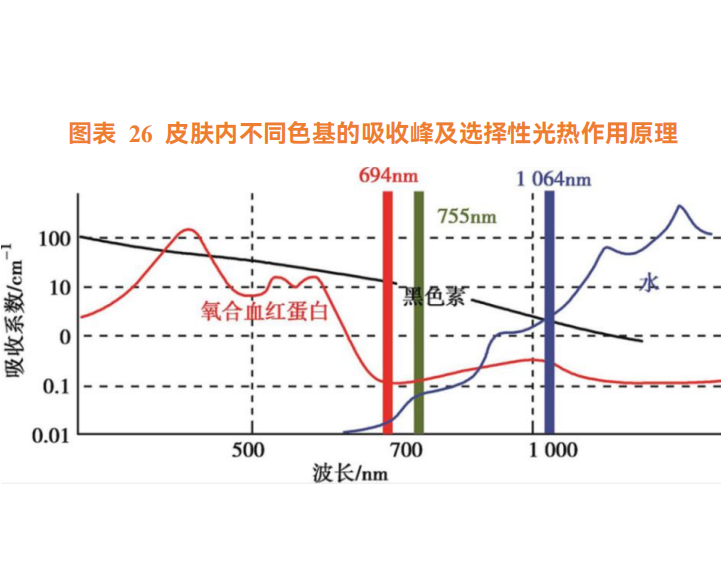

这是临床上最有意义的分法——波长决定穿透深度与靶色基匹配度。
| 激光器 | 波长 | 穿透深度 | 主要靶目标 | 适配皮肤类型 |
|---|---|---|---|---|
| 倍频 Nd:YAG（KTP） | 532 nm | 表皮层 | 表皮色素（雀斑、晒斑）、红/橙色文身 | Fitzpatrick I–III |
| 红宝石 | 694 nm | 真皮浅中层 | 黑色素、蓝黑色文身 | Fitzpatrick I–III |
| 翠绿宝石 | 755 nm | 真皮中层 | 多种颜色文身、雀斑、日光性黑子 | Fitzpatrick I–IV |
| Nd:YAG | 1064 nm | 真皮深层 | 黑色/蓝色文身、太田痣、深层色素 | III–VI（深肤色首选） |
两条必须记住的规律：
- 波长越长 → 穿透越深 → 黑色素吸收越弱。所以 1064 nm 是深肤色人群的首选，因为黑色素吸收少、表皮损伤小、色素异常风险低；
- 黄色和白色文身色料在所有临床可用波长下吸收都很弱——白色色料（二氧化钛）在激光作用下还可能出现还原变暗。多色专业文身往往需要一台以上设备配合，这是生物学限制，不是设备不够好。
2.3 按脉宽世代分：调Q vs 皮秒
| 世代 | 脉宽量级 | 碎裂机制 | 特点 |
|---|---|---|---|
| 纳秒（调Q） | 5–100 ns | 光声为主 | 成熟、适应证广、注册路径清晰 |
| 皮秒（锁模） | 300–900 ps | 光机械效应更强 | 碎裂更细、清除更快、治疗次数减少，但设备成本高 |
⚠️ 一条容易被忽略的注册事实：NMPA 2023 年第 28 号《激光治疗设备同品种临床评价注册审查指导原则》明确不涵盖皮秒激光治疗设备。也就是说，皮秒产品无法走同品种路径，需要另行设计临床评价方案。做产品规划时，这一条会直接影响研发周期与预算。
三、结构组成：拆解一台调Q激光
按 NMPA 审评口径，这类设备的结构组成统一描述为：主机 + 激光传输装置 + 治疗手具 + 附件。逐层拆开：
3.1 主机
| 模块 | 组成要素 | 注册关注点 |
|---|---|---|
| 激光器 | 工作物质（Nd:YAG / 红宝石 / 翠绿宝石）+ 泵浦源（脉冲氙灯 或 半导体激光器）+ 谐振腔（全反镜、输出镜）+ Q开关模块 + 倍频模块（KTP晶体，用于输出532 nm） | 激光器类型、波长、输出方式（单脉冲/重复脉冲/脉冲串）需在技术要求中明示 |
| 电源与控制装置 | 高压充电电源、储能电容组、控制板、人机界面 | 能量输出的准确性、稳定性、均匀性是核心安全指标 |
| 安全防护装置 | 钥匙开关、紧急停机、远程联锁接口、激光输出指示、防护外壳 | GB 9706.222-2022 的强制条款，联锁失效是审评高频缺陷项 |
| 冷却系统 | 水冷循环 / 风冷 / 半导体制冷 | 冷却失效导致的温升需有保护逻辑 |
3.2 激光传输装置
- 多关节导光臂：通过反射镜组传输，适用于 1064 nm / 532 nm，光斑可调；
- 石英光纤：主要用于近红外波段，灵活度高；
- 注意事项：传输效率衰减、光斑均匀性、机械臂的定位精度会直接影响终端能量密度——这些都是型式检验的实测项。
3.3 治疗手具
- 手持件本体 + 光斑变焦镜组 + 瞄准光（通常为低功率红光/绿光半导体激光）+ 距离规/间隙件 + 表面冷却（冷风或接触冷却）
- 注册单元划分要点：不同波长的治疗手具连同一主机，可作为一个注册单元，但在技术特征比对时需以"一个主机 + 一个治疗手具"为单位提交比对信息。
3.4 附件
脚踏开关、操作者与患者护目镜/眼罩、水冷机、钥匙、患者治疗记录卡等。
🔧 研发提醒：能量输出的范围、准确性、稳定性、均匀性四项，是设计开发阶段最该被反复验证的指标；同时必须验证激光输出条件与预期用途之间的量效关系，并降低能量误调节的可操作性风险（误触、误设导致的能量超标，是临床不良事件的主要来源之一）。
四、预期用途：注册口径该怎么写
NMPA 审评对激光医美设备的适用范围有一条硬规则：必须按波长分别明确各激光波长的预期用途/适应证。
规范表述示例：
×× 治疗头输出 1064 nm 激光，用于真皮色素增加性皮肤病（如太田痣）的治疗及去除蓝、黑色文身；
×× 治疗头输出 532 nm 激光，用于表皮色素增加性皮肤病（如雀斑）的治疗及去除红色文身。
行业常见的适应证描述模板：
| 类别 | 典型表述 |
|---|---|
| 表皮色素增加性皮肤病 | 用于表皮色素增加性皮肤病（如雀斑、日光性黑子）的治疗 |
| 真皮色素增加性皮肤病 | 用于真皮色素增加性皮肤病（如太田痣）的治疗 |
| 真表皮色素增加性皮肤病 | 用于真表皮色素增加性皮肤病（如色素性毛表皮痣）的治疗 |
| 文身去除 | 用于去除蓝/黑/红色文身 |
| 其他 | 减轻皱纹、瘢痕（凹陷性/增生性）治疗、浅表性皮肤血管性疾病（如鲜红斑痣）治疗 |
核心逻辑：激光医美设备的主要靶色基是黑色素、血红蛋白、水、外源性色素，作用机理基于选择性光热作用、扩展的选择性光热作用、局灶性光热作用及热变性与组织凝固。适用范围描述必须与靶色基、作用机理、波长三者自洽——这是审评判断"宣称是否过度"的第一道尺子。
五、临床上的应用：按色素深度排兵布阵
5.1 色素性病变
| 层次 | 典型适应证 | 首选波长 |
|---|---|---|
| 表皮层 | 雀斑、日光性黑子、咖啡斑、脂溢性角化 | 532 nm、755 nm |
| 真皮层 | 太田痣、伊藤痣（Hori 痣）、蓝痣、蒙古斑 | 1064 nm |
| 混合型 | 黄褐斑（需谨慎）、炎症后色素沉着（PIH）、眶周/口周色素沉着、Becker 痣 | 低能量大光斑 1064 nm |
⚠️ 黄褐斑是雷区：激光单独治疗易复发甚至加重，临床上主张配合屏障修复与抗炎方案，并优先采用低能量、大光斑的"激光调色（laser toning）"模式。涉及黄褐斑的适应证宣称，注册时需提供更充分的临床证据支撑。
5.2 文身与人工色素去除
- 业余/专业文身（黑、蓝、绿等）
- 创伤性文身（外伤后色素沉着）
- 美容性文身（文眉、文眼线）
- 色彩匹配原则：黑/深蓝 → 1064 nm；红/橙 → 532 nm；绿/青/浅蓝 → 694 nm 或 755 nm；黄/白 → 吸收弱，效果受限
5.3 皮肤年轻化与其他
- 细纹改善、毛孔粗大、痤疮红斑、胶原重塑、黑眼圈
- 良性浅表肿瘤、脂溢性角化
5.4 关键治疗参数与节奏
| 参数 | 参考说明 |
|---|---|
| 波长 | 按靶色基深度与颜色选择（见上） |
| 能量密度（Fluence） | 因设备与适应证差异大，如 1064 nm 调色模式常用低能量密度区间，532 nm 需更谨慎控制 |
| 脉宽 | 由设备固有特性决定（调Q 机型 5–10 ns） |
| 光斑直径 | 与治疗部位面积、耐受度匹配 |
| 治疗间隔 | 6–8 周（等待免疫清除完成，而非"让激光休息"） |
| 治疗次数 | 文身通常需多次；单次即愈属营销话术 |
5.5 禁忌证
绝对禁忌：疑似/确诊恶性病变（黑色素瘤）、活动性感染（单纯疱疹、脓疱性痤疮、蜂窝织炎）、光敏性疾病（卟啉病）或近期使用光敏药物（维A酸类、四环素类）。
相对禁忌：妊娠或哺乳期（安全性证据不充分）、瘢痕体质、开放性创面、活动性皮肤病（银屑病、湿疹）、6 个月内接受过深层换肤或放射治疗、未控制好的系统性疾病（糖尿病、癫痫、心血管疾病）、凝血功能障碍或近期使用抗凝药、近期（3–4 周内）暴晒。
5.6 不良反应（也是注册安全数据的必收项）
红斑、色素沉着（PIH）、色素脱失、浅表性瘢痕、感染及其他。审评要求分析不良事件与产品的相关性、处理方式和处理结果。
深肤色人群（Fitzpatrick III–VI）的色素异常风险显著更高——这既是临床上要提示的风险，也是光学设计要提前解决的问题：在 DVT（设计验证）阶段就要把不同肤色、不同色料颜色的响应纳入验证矩阵。
六、中美欧三大市场注册路径速览
6.1 中国 NMPA
| 维度 | 内容 |
|---|---|
| 分类 | 《医疗器械分类目录》09-03-01 激光治疗设备，管理类别 Ⅲ类（强激光） |
| 审批主体 | 国家药品监督管理局（三类器械由国家局审批） |
| 注册检验 | GB 9706.1-2020、GB 9706.222-2022、GB 7247.1-2012、YY 1475-2016、YY 9706.102-2021 等 |
| 临床评价 | 可走同品种路径，依据 2023 年第 28 号《激光治疗设备同品种临床评价注册审查指导原则》（不含皮秒激光设备） |
| 差异验证 | 若能量/脉宽/重频等参数超出同品种，需提供离体组织试验或动物试验数据支撑量效关系 |
| 体系 | 注册质量体系核查 |
同品种路径的三个关键判断点：
- 最小剂量低于同品种 → 需论证参数设置的合理性，并提供该参数下有效性的数据；
- 最大剂量高于同品种 → 视为潜在安全风险，需提供最大脉冲能量/终端输出功率下的组织安全性数据（离体组织试验和/或动物试验）；靶色基为血红蛋白的建议做动物试验；
- 脉宽、重复频率、脉冲串内脉冲个数明显差异 → 需提供参数设定依据 + 量效关系数据（动物试验需覆盖最小、常规、最大三档参数）；若无法用非临床数据验证，只能走临床试验。
试验模型速查：色素性病变 → 小型动物用豚鼠，大型动物用小香猪；血管性病变 → 鸡冠血管模型或兔耳模型；脱毛 → 白皮黑毛小型猪。
6.2 美国 FDA
| 维度 | 内容 |
|---|---|
| 法规条款 | 21 CFR 878.4810（Laser Surgical Instrument for Use in General and Plastic Surgery and in Dermatology） |
| 产品代码 | GEX（Powered Laser Surgical Instrument） |
| 管理类别 | Class II（Special Controls） |
| 上市路径 | Traditional 510(k)，基于 predicate 实质等同，通常无需临床试验 |
实证案例（已上市 510(k) 编号）：
| 510(k) 号 | 申请人 | 审核时长 |
|---|---|---|
| K172908 | AMI, Inc.（韩国） | 73 天 |
| K193609 | Beijing Lead Beauty S&T | — |
| K232716 | 河北哲美科技 | 86 天（快于该审查组平均 114 天） |
| K252515 | 河北科莱激光（KEYLASER） | — |
📌 510(k) 审评组为 General & Plastic Surgery（SU），平均审评周期约 114 天，predicate 对齐度高的案子可做到 70–90 天。
⚠️ 一个容易漏掉的额外义务：激光产品在美国还受 CDRH 电子辐射产品性能标准管辖（21 CFR 1040.10 / 1040.11），并需履行产品报告（21 CFR 1002）、标签警示、质量体系等要求。只做 510(k)、不做辐射产品合规，是常见踩坑点。
另需注意：FDA 质量管理体系已过渡到 QMSR（21 CFR Part 820，与 ISO 13485 对齐），体系文件的写法需要相应调整。
6.3 欧盟 MDR
| 维度 | 内容 |
|---|---|
| 分类规则 | MDR (EU) 2017/745 Annex VIII Rule 10（有源治疗器械，向人体施加能量） |
| 通常类别 | IIa；若能量以潜在危险方式作用于人体（调Q 激光能量密度高、眼危害突出），升为 IIb —— 实务中多数医美激光被公告机构按 IIb 处理 |
| 符合性评估 | 公告机构介入（Annex IX 或 Annex XI） |
| 核心标准 | EN 60601-1、EN 60601-1-2（EMC）、EN 60601-2-22（激光设备专用）、EN 60825-1（激光产品安全）、EN ISO 14971 |
| 软件相关 | EN 62304（软件生命周期）、EN 62366-1（可用性） |
| 临床评价 | MDR Annex XIV + MEDDEV 2.7/1 rev.4；IIb 类原则上需要临床数据，走等同性路径条件严苛 |
| 其他 | 含联网/软件功能需评估 CRA（网络弹性法案）；EUDAMED 注册 |
🇪🇺 EU 的"多重身份"提醒：一台含软件的激光设备在欧盟可能同时受 MDR + 网络安全法规约束，进口商/授权代表义务、UDI、EUDAMED 注册缺一不可。这与美国的"510(k) + 辐射产品报告"是两套不同的叠加逻辑。
七、注册送检标准清单（中国）
| 分类 | 标准编号 | 标准名称 |
|---|---|---|
| 激光专用安全 | GB 9706.222-2022 | 医用电气设备 第 2-22 部分：外科、整形、治疗和诊断用激光设备的基本安全和基本性能专用要求（2024-05-01 实施，代替 GB 9706.20-2000） |
| 激光产品安全 | GB 7247.1-2012 | 激光产品的安全 第 1 部分：设备分类、要求 |
| 产品专用标准 | YY 1475-2016 | 激光治疗设备 Q 开关掺钕钇铝石榴石激光治疗机 |
| YY 0307 | 激光治疗设备 掺钕钇铝石榴石激光治疗机 | |
| YY 1301-2016 | 激光治疗设备 铒激光治疗机 | |
| YY 0844-2011 / YY 0846-2011 | 脉冲二氧化碳 / 掺钬钇铝石榴石激光治疗机 | |
| 通用电气安全 | GB 9706.1-2020 | 医用电气设备 第 1 部分：基本安全和基本性能的通用要求 |
| 电磁兼容 | YY 9706.102-2021 | 医用电气设备 第 1-2 部分：并列标准 电磁兼容 要求和试验 |
| 家用（如适用） | GB 9706.283-2022 / YY 9706.111-2021 | 家用光治疗设备 / 家庭护理环境用医用电气设备 |
| 环境试验 | GB/T 14710-2009 | 医用电器环境要求及试验方法 |
| 生物学评价 | GB/T 16886.5-2017 / .10-2017 | 体外细胞毒性 / 刺激与皮肤致敏（接触部件） |
| 可用性（如适用） | YY/T 9706.106-2021 | 并列标准：可用性 |
| 软件与网络安全（如含软件） | YY/T 0664-2020 / YY/T 1843-2022 | 医疗器械软件 软件生存周期过程 / 医疗器械网络安全 |
| 指导原则 | 2023 年第 28 号 | 激光治疗设备同品种临床评价注册审查指导原则（不含皮秒） |
八、给研发与注册的 6 条协同建议
- 先冻结"适应证 × 波长 × 手具"矩阵——适用范围必须按波长分别表述，一个手具多波长还要分别写明各波长适应证。这个矩阵定了，注册单元、检验方案、临床评价路径才能定。
- 把"差异"当项目风险来管——同品种路径最容易翻车的地方是对手具/参数的差异论证不足。脉宽、重频、脉冲串结构只要偏离同品种，就要预留动物试验的预算和周期。
- 能量安全性数据要提前布局——最大能量下的离体组织试验/动物试验，建议在型式检验同期启动，不要等发补。
- 安全联锁不是"配件问题"——GB 9706.222-2022 对激光联锁保护、紧急停机、误输出防护有强制条款，这类缺陷在审评中属于"一票否决"级别。
- 皮肤冷却与误操作防护要写进设计输入——降低能量误调节风险，既是安全要求，也是产品差异化卖点。
- 三地路径可以并行但节奏不同：美国 510(k) 通常最快（70–90 天），适合做首发市场；中国三类需注册检验 + 临床评价 + 体系核查，周期最长；欧盟 IIb 需公告机构 + 临床评价，建议提前锁定公告机构排期。
结语
调Q激光是一门"把时间压缩到极致"的技术：把毫秒级的能量，压进纳秒里释放。它带来的不只是更高的峰值功率，而是一整套不同的作用机理——从光热到光声，从"烧掉"到"震碎"。
对研发而言，理解这一点，才知道该优化脉宽而不是能量；对注册而言，理解这一点，才知道该申报适应证而不是泛泛宣称。
先讲清物理，再谈合规。 这是所有能量类治疗设备共通的逻辑。
